不同LED球形屏设计工艺介绍

不同LED球形屏设计工艺介绍

通常我们看到的球形屏有3个类别,今天小编简单的给大家介绍下这3种球形屏的工艺…



1、西瓜皮LED球形屏:
市场上*早出现的球屏,俗称西瓜皮球形屏,它由西瓜皮状的PCB组成,它的优点是结构直观,PCB的种类较少,其致命的缺点是南北二极(即北纬45°以北,南纬45°以南)不能正常播放图像,因此画面利用率太低或图像变形严重。原因是目前所有的图像源的像素点排布都是成行成列的,而西瓜皮LED球形屏的南北二极的像素点排布不是成行成列排布的,而是圈状排列的,因此难以显示。

2、六面LED球形屏:
是*近才出现的四边形PCB组成的LED球形屏,被人称为六面LED球屏。布点更接近平面LED显示屏,*小点间距与平面LED显示屏相似,限制不大或几乎没限制,因此效果较三角形PCB组成的球屏要好得多。将整个球面分成6个形状大小完全相同的面,再将每个面分成4个形状大小完全相同的单元箱,6个面共24个。每个单元箱由16片表面焊有LED灯的PCB组成,*后将它们安装成一个LED球形屏。

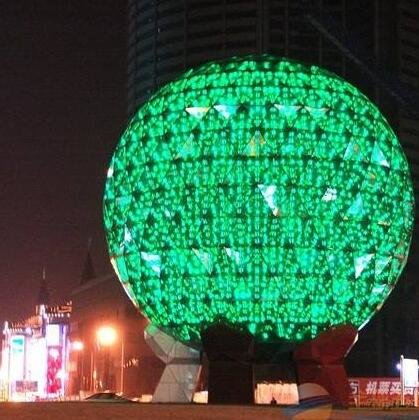

3、三角形LED球形屏:
平面三角形PCB组成的球屏,俗称足球屏,它克服了西瓜皮球屏的南北极不能播放图像的缺点,因此画面利用率大大提高。缺点是PCB种类较多,受像素点为蜂巢形排布限制而点间距不能太小,软件编写也较麻烦。
